Захват для использования с труборезом механическим ЗТРВ

Назначение

Захват для использования с труборезом механическим ЗТРВ предназначен для подъема части отрезанных труб вместе с труборезом за один спуск до 16 тн.

Конструкция

После спуска компоновки и ввода трубореза с захватом во внутреннюю полость разрезаемых труб, конструкция захвата не позволяет перемещение «вверх», поэтому следует точно выбирать место разреза.
В случае преждевременного расклинивания трубореза (посадки его на плашки) захват позволяет сделать небольшое перемещение вверх (90 мм), что позволит труборезу «защелкнуться» и продолжить спуск.
После операции разрезания захват зафиксирует отрезанную часть трубы и начнет ее подъем вместе с компоновкой.
Если по каким-либо причинам разрезания не произошло, то захват требуется освободить, приложив усилие на подъем, примерно на 1…1,5 тонны превышающее значение грузоподъемности захвата
После среза шеек винтов, если не происходит свободного извлечения трубореза с захватом, требуется разгрузить колонну, пока не начнется свободное движение вниз, затем поднимать компоновку.
После извлечения отрезанной части трубы на поверхность, захват вместе с труборезом свободно извлекается вперед (в сторону наконечника трубореза).
При благоприятном окончании работ захват отсоединить, очистить, смазать резьбы и направляющие пазы плашек, убедиться в свободном движении плашек и надежной их фиксации в пазах. Убрать инструмент в ящик для следующего использования.

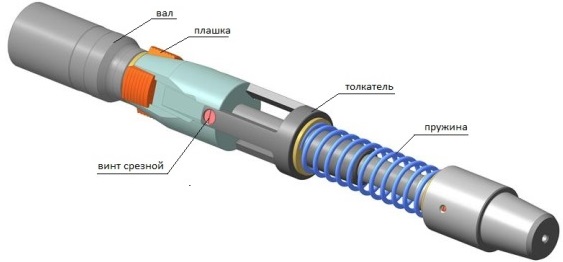

Если в ходе работ пришлось аварийно извлекать инструмент, то необходимы работы по неполной разборке захвата и замене срезных винтов. Для этого снять переходник, предварительно выкрутив стопорный винт, извлечь пружину с шайбами, затем вытянуть толкатель. Из резьбовых отверстий толкателя выкрутить головки срезных винтов, а из отверстий втулки конусной извлечь срезанные стержни. Ввести толкатель в соответствующие пазы втулки конусной, совместить отверстия и вкрутить новые винты до упора. Собрать изделие в обратном порядке.
Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Внутренний диаметр, мм Длина,
мм
Максимальный диаметр
выхода прижимных
плашек, мм
Масса,
кг
Присоединительная
резьба
ЗТРВ-114 90,0 10,0 840,0 106,0 24,0 МЗ-73хНЗ-73
