Назначение

Паук механический типа ПМ предназначен для извлечения разнообразных металлических обломков (шарошек и подшипников долот, плашек, кусков троса, обломков металла после фрезерных работ и т.п.) с забоя скважин.

Конструкция

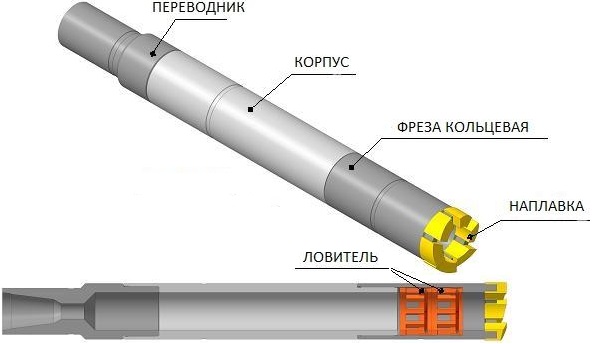

Паук механический состоит из трубчатого корпуса, изготовленного из высокопрочной легированн ой стали, переводника, двух механических ловителей лепесткового типа и фрезы кольцевой.
Ловители установлены в нижней части корпуса в два яруса с возможностью свободного вращения.
Ловитель оснащен чередующимися вытянутыми к центру устройства длинными и короткими пальцами. Это устройство действует в качестве обратного клапана, впуская керн и мелкие металлические обломки в одном направлении (в устройство), отклонением вверх подпружиненных шарнирных пальцев, и не пропуская захваченные предметы в обратном направлении (из устройства).
Паук механический имеет два исполнения – правое и левое, в зависимости от направления присоединительных резьб.

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Наружный диаметр фрезерующей воронки, мм Внутренний диаметр фрезерующей воронки, мм Длина,
мм
Максимальный крутящий момент, Н.м Масса,
кг
Присоединительная
резьба
ПМ-95 92,0 94,0 58,0 1000,0 3000,0 20,0 З-73
ПМ-112 101,6 112,7 64,0 1180,0 3000,0 30,0 З-76
ПМ-119 114,5 119,5 75,5 1180,0 3000,0 40,0 З-76
ПМ-136 130,5 136,5 90,0 1241,0 8000,0 62,8 З-88
ПМ-150 146,0 150,0 108,0 1300,0 8000,0 70,0 З-88
ПМ-196 184,0 194,0 125,0 1400,0 11000,0 85,0 З-133
ПМ-206 190,5 206,0 128,0 1500,0 14000,0 100,0 З-133
ПМ-257 247,0 257,0 165,0 1600,0 20000,0 120,0 З-133
ПМ-265 252,0 265,0 170,0 1800,0 20000,0 135,0 З-133
ПМ-286 273,0 286,0 191,0 1900,0 20000,0 150,0 З-133
