Коннектор цанговый внутренний КЦВ

Назначение

Коннектор цанговый внутренний (далее коннектор) предназначен для соединения ГНКТ с различным инструментом.

Конструкция

Коннектор представляет собой сборку, состоящую из корпуса с цанговым зажимом, стягивающего болта и уплотнений. Цанговый зажим с уплотнениями входит внутрь ГНКТ и с помощью болта закрепляется в трубе.

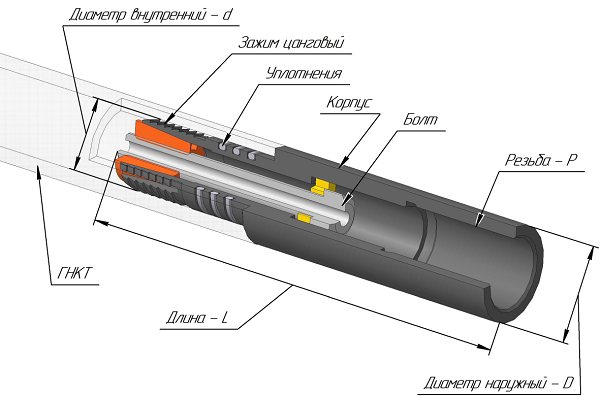

Изображения и Размеры

Краткие технические характеристики

В корзину	Шифр типоразмера	Наружный диаметр, мм	Внутренний диаметр, мм	Длина, мм	Рабочее давление, мПа	Масса, кг	Присоединительная резьба
	КЦВ - 38.1, (44.45)	38.1, (44.45)	31, (37)	250,0	34,0	1,0 (1,5)	1”AMMT, М30х2
