Назначение

Фреза пилотная типа ФП предназначена для фрезерования элементов трубных колонн (НКТ, бурильных труб, муфт, замков, хвостовиков, пакеров и др.) при проведении ремонтно-восстановительных работ в нефтяных, газовых и геологоразведочных скважинах.

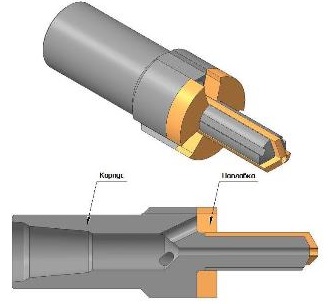

Конструкция

Конструкция фрезы предусматривает:

два варианта исполнения: правое и левое;
два варианта исполнения по форме режуще-истирающей наплавки корпуса:
а) плоская;
б) зубчатая.

Пилотная часть фрезы предусматривает центрирование основной части фрезы относительно аварийного объекта.

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

В корзину	Шифр типоразмера	Наружный диаметр, мм	Наружный диаметр пилота, мм	Длина, мм	Толщина режуще-истирающей напайки корпуса, мм	Диаметр промывочных каналов, мм	Масса, кг	Присоединительная резьба
	ФП-86/38	86,3	38,0	340,0	18,0	12,0	6,7	З-50
	ФП-90/38	90,3	38,0	420,0	20,0	16,0	10,4	З-50
	ФП-92/47	92,0	47,0	420,0	20,0	16,0	10,7	З-50
	ФП-99/47	99,3	47,0	420,0	20,0	16,0	11,7	З-50
	ФП-103/47	103,0	47,0	420,0	20,0	16,0	12,2	З-50
	ФП-108/47	107,7	47,0	420,0	20,0	16,0	13,3	З-73
	ФП-110/47	109,7	47,0	420,0	20,0	16,0	13,7	З-73
	ФП-112/47	111,7	47,0	420,0	20,0	16,0	15,6	З-76
	ФП-114/47	113,7	47,0	420,0	20,0	16,0	15,9	З-76
	ФП-116/47	115,7	47,0	420,0	20,0	16,0	16,4	З-76
	ФП-118/47	118,0	47,0	420,0	20,0	16,0	17,2	З-76
	ФП-120/57	120,0	57,0	420,0	20,0	16,0	17,7	З-76
	ФП-130/57	130,3	57,0	420,0	20,0	16,0	19,5	З-76
	ФП-136/57	136,3	57,0	420,0	20,0	16,0	21,0	З-76
	ФП-140/57	140,3	57,0	420,0	20,0	16,0	23,1	З-88
	ФП-146/74	145,8	75,0	420,0	20,0	20,0	24,4	З-88
	ФП-150/74	149,8	74,0	420,0	20,0	20,0	25,2	З-88
	ФП-156/74	155,7	74,0	420,0	20,0	25,0	26,3	З-88
	ФП-164/74	163,7	74,0	420,0	20,0	25,0	28,3	З-88
	ФП-168/74	167,7	74,0	420,0	20,0	32,0	29,4	З-88
	ФП-180/85	180,5	85,0	500,0	30,0	50,0	46,3	З-133
	ФП-187/85	187,1	85,0	500,0	30,0	56,0	49,1	З-133
	ФП-191/85	191,1	85,0	500,0	30,0	63,0	52,8	З-133
	ФП-206/85	206,5	85,0	500,0	30,0	67,0	56,3	З-133
	ФП-212/85	212,5	85,0	500,0	30,0	67,0	57,7	З-133
	ФП-216/85	216,5	85,0	500,0	30,0	70,0	59,4	З-133
